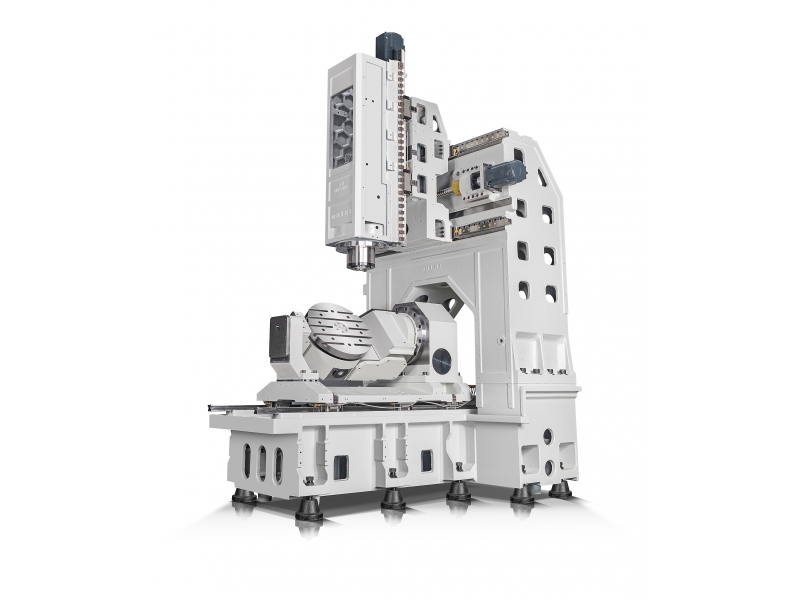

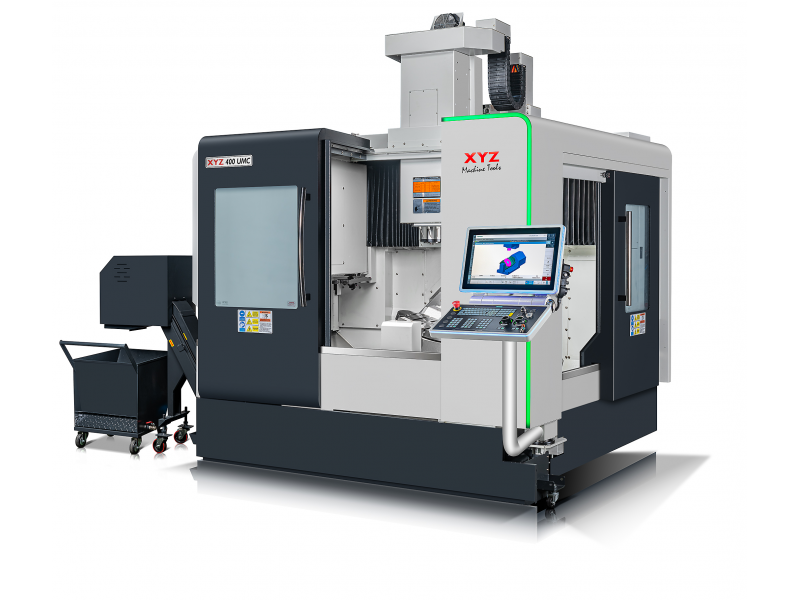

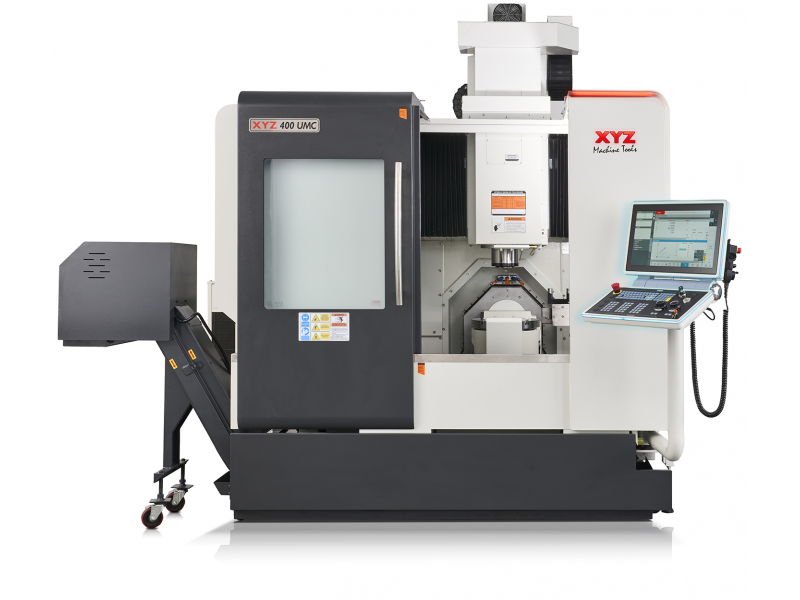

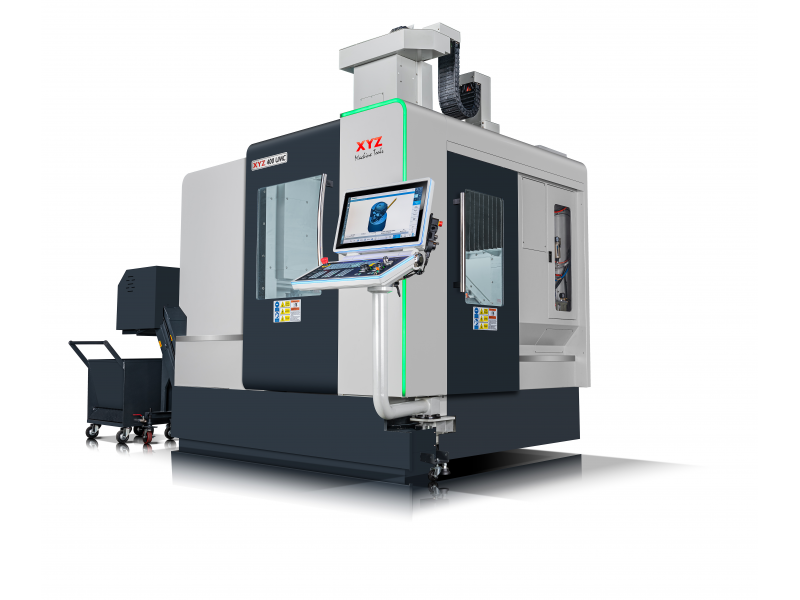

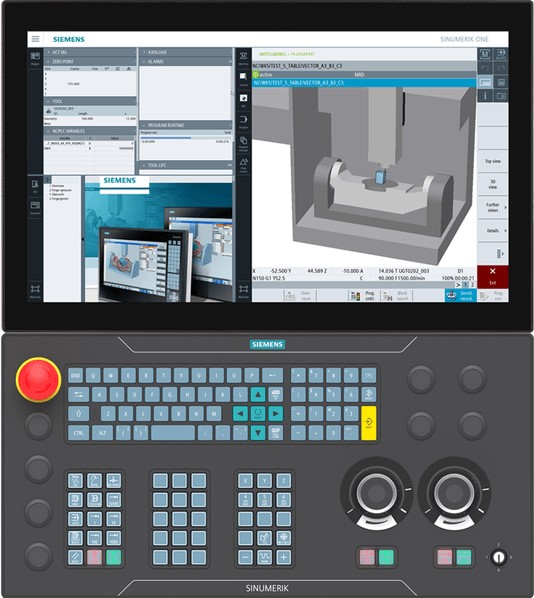

XYZ 400 UMC

Technische Daten Optionen Steuerung Downloads

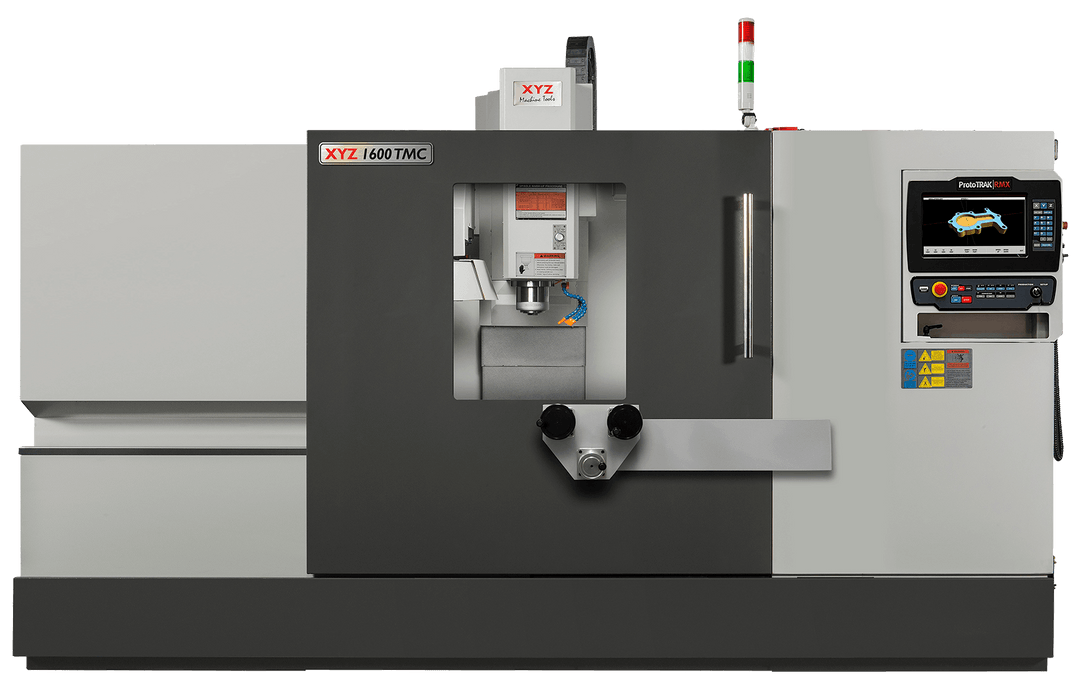

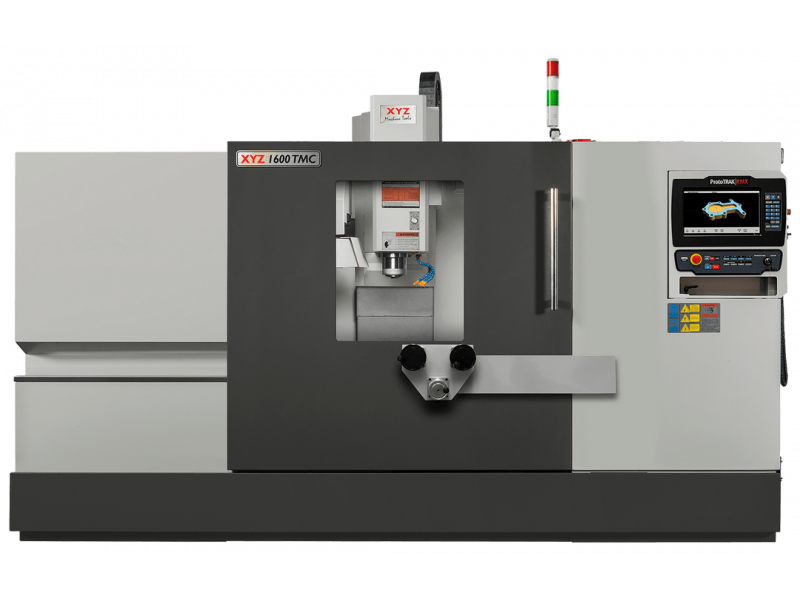

	XYZ RMX 2OP	XYZ RMX TMC 500	XYZ RMX TMC 750	XYZ RMX TMC 1000	XYZ RMX TMC 1600
Fahrweg X-Achse	355 mm	500 mm	750 mm	1000 mm	1600 mm
Fahrweg Y-Achse	305 mm	400 mm	440 mm	500 mm	660 mm
Fahrweg Z-Achse	455 mm	450 mm	500 mm	500 mm	635 mm
Tischgrösse (L×B)	457 x 381 mm	580 x 400 mm	830 x 410 mm	1060 x 500	1600 x 660 mm
Abstand Spindelmitte / Z-Führungsbahn	400 mm	415 mm	500 mm	532 mm	750 mm
Abstand Spindelnase / Tisch	70-525 mm	100 - 550 mm	100 -600 mm	100 - 600 mm	105 - 740 mm
Abstand Tischmitte / Z-Führungsbahn	400 mm	215- 615	300 - 745 mm	382 - 782 mm	370 - 1030 mm
Tischbelastung max.	250 kg	250 kg	500 kg	800 kg	1000 kg
T-Nuten Anzahl / Breite	4 / 16 mm	3 / 16 mm	3 / 16 mm	4 / 16 mm	5 / 16 mm
T-Nuten Abstand	63 mm	125 mm	100 mm	125 mm	100 mm
Spindelantrieb	2.25 kW	11 kW	11 kW	11 kW	11 kW
Spindel-Drehzahl	50-10000 U/min	5 - 8000 U/min (12000 Opt.)	5 - 8000 U/min (12000 Opt.)	5 - 8000 U/min (12000 Opt.)	5 - 8000 U/min (12000 Opt.)
Spindel-Konus	BT30	BT40	BT40	BT40	BT40
Zugbolzen Typ	JIS B 6339	MAS403 Typ 1	MAS403 Typ 1	MAS403 Typ 1	MAS403 Typ 1
Werkzeugwechsler Typ	Schlitten	Karussell	Karussell	Karussell	Karussell
Werkzeug-Plätze Anzahl	8	12	20	20	20
Werkzeugwechselzeit Wkz zu Wkz	8 sec.	8 sec.	8 sec.	8 sec.	8 sec.
Max. Werkzeugdurchmesser	50 mm	100 mm	80 mm	80 mm	80 mm
Max. Werkzeuggewicht	3.5 kg	6 kg	7 kg	7 kg	8 kg
Eilgang / Vorschub X,Y	1 - 15000 mm/min	1 - 20000 mm/min	1 - 20000 mm/min	1 - 20000 mm/min	1 - 20000 mm/min
Eilgang / Vorschub Z	1 - 15000 mm/min	1 - 20000 mm/min	1 - 20000 mm/min	1 - 20000 mm/min	1 - 20000 mm/min
Kugelgewindespindeln	Steigung 6 mm	Steigung 8 mm	D. 28 mm Steigung 8 mm	D. 28 mm Steigung 8 mm	D. 28 mm Steigung 8 mm
AC Servo-Motoren Grösse	X & Y 5 Nm, Z 10 N	X & Y 5Nm, Z 10Nm	X & Y 5 Nm, Z 10 Nm	X & Y 5 Nm, Z 10 Nm	X & Y 5 Nm, Z 10 Nm
Zentralschmierung	Ja, Automatisch	Ja, Automatisch	Ja, Automatisch	Ja, Automatisch	Ja, Automatisch
Führungsbahn Typ	Linear Kugel Führungen	Linear Kugel Führungen	Linear Kugel Führungen	Linear Kugel Führungen	Linear Kugel Führungen
Kühlmitteltank Füllmenge	68 l.	105 l	125 l	160 l	160 l
Abmessung ohne Fahrweg L×T×H	775 x 1380 x 2520mm	1660 x 1860 x 2300 mm	2100 x 2150 x 2450 mm	2530 x 2200 x 2500 mm	4000 x 2650 x 3000 mm
Maschinengewicht	1100 kg	2400 kg	3500 kg	4600 kg	6500 kg
Elektrische Anschlussleistung	20 A 400V	43 A 400 V	44 A 400 V	46 A 400 V	53A 400 V
Pressluft Anschluss	6 bar (220 L/min)	6 bar (220 L/min)	6 bar (220 L/min)	6 bar (220 L/min)	6 bar (220 L/min)

Standard-Ausrüstung

ProtoTRAK® RMX Steuerung für Fräsmaschinen

Neue Funktionen

Software für die Retromill RMX Steuerung

Merkmale - Allgemeine Bedienung

Programm-Funktionen

Betriebsart Manuell

Standard Zyklen

Maschinen-Funktionen

Option Erweiterte Funktionen

Option Zapfen Fräsen

Parasolid-Dateikonverter-Option

DXF-Dateikonverter Option

Option zur Offline-Programmierung
