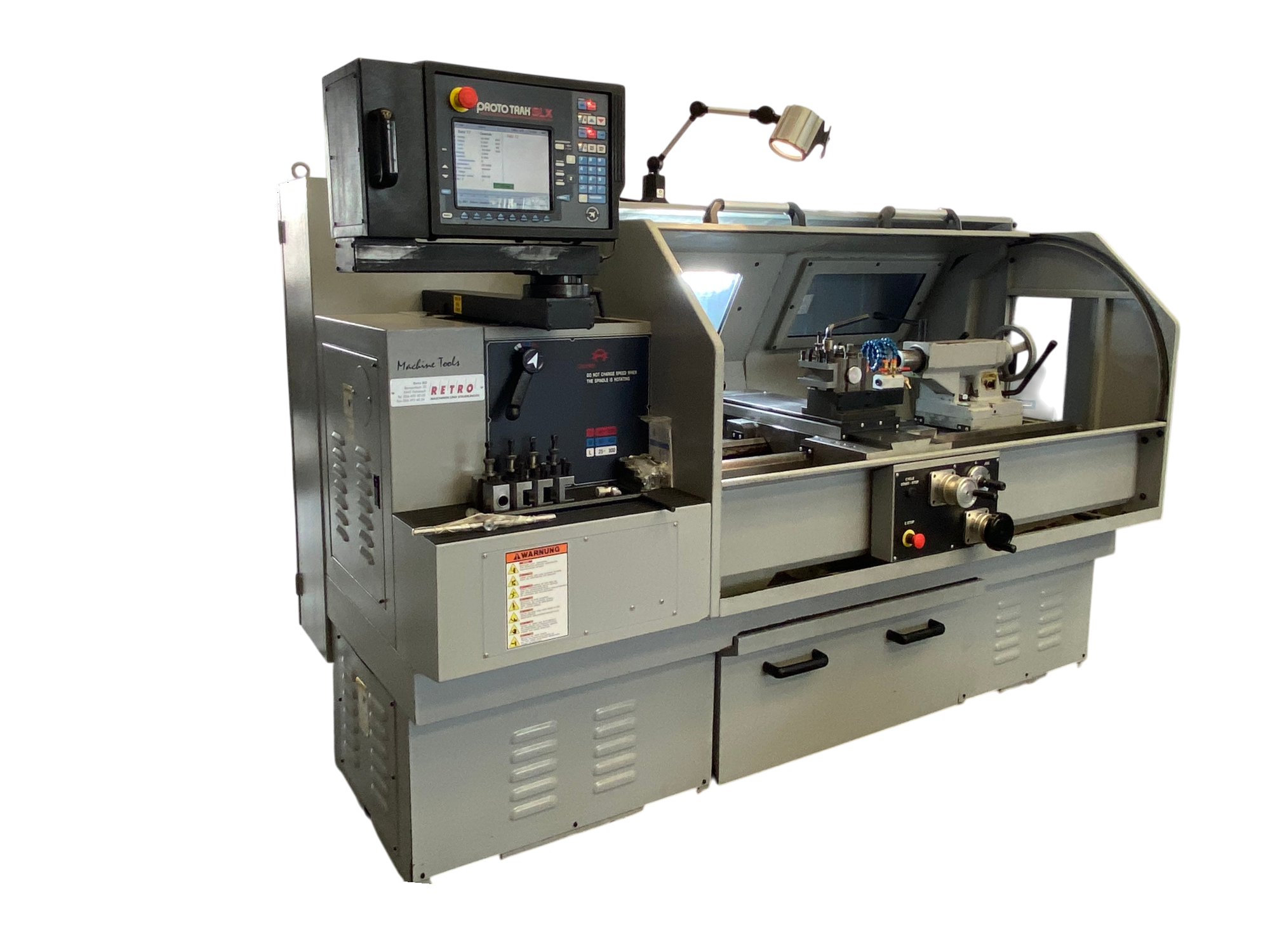

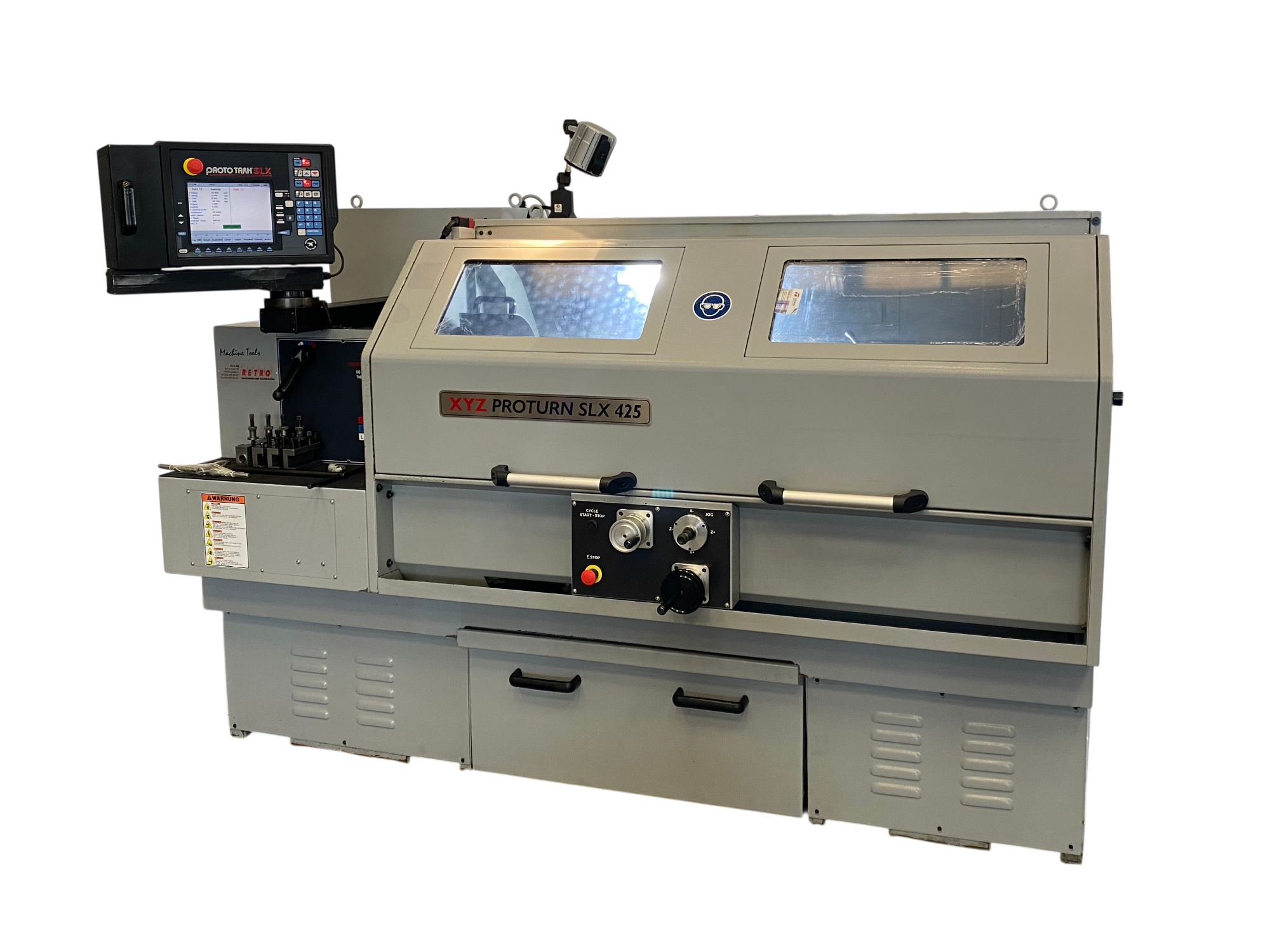

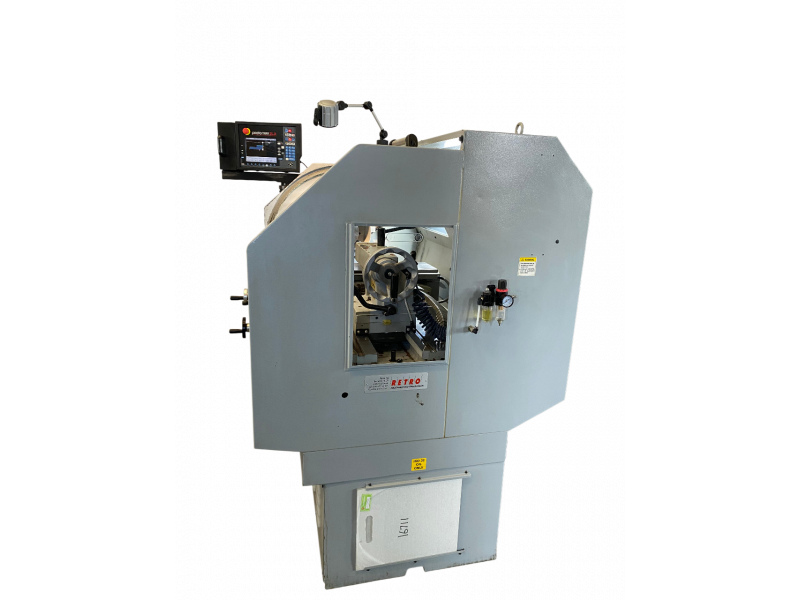

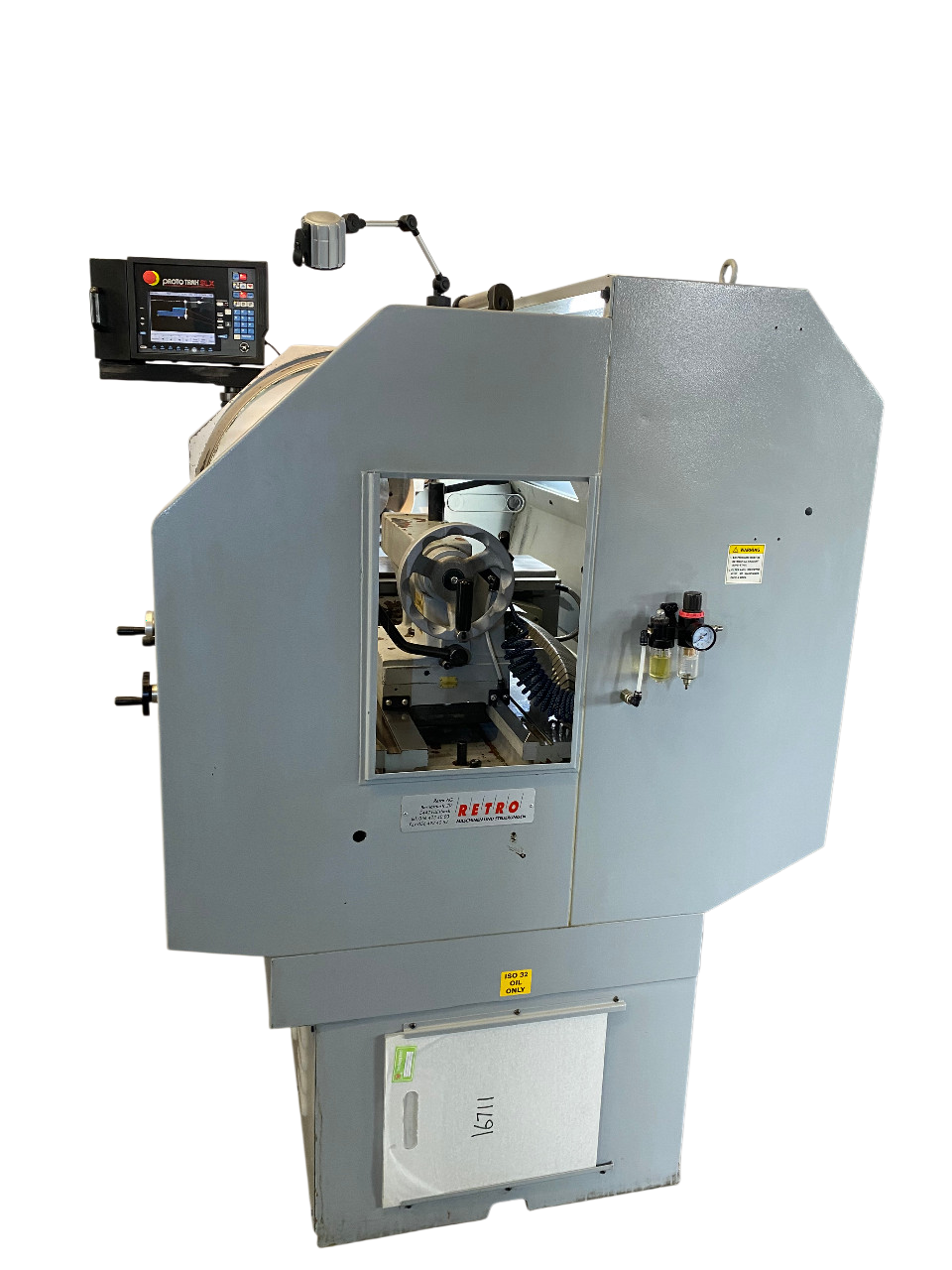

Occasion PROTURN SLX 425, 1.25m Drehmaschine

RETROTURN SLX 425, Drehdurchmesser über Bett 500 mm, Spitzenweite 1250 mm Spindel-Bohrung 80 mm, Gewicht 2750 kg

Standard-Ausrüstung

Sehr schöne occasion SLX 425 Drehmaschine, inkl. neuem 3-Backenfutter und Bison Stahlhalter
Maschine wird ab Service mit 6Mt. Ersatzteil-Garantie verkauft



• ProtoTRAK SLX Zyklus-Steuerung
• Traking Option / manueller Programmablauf
• Elektronische Handräder
• Bison, Stahlhalterkopf, 5 Schnellwechselhalter

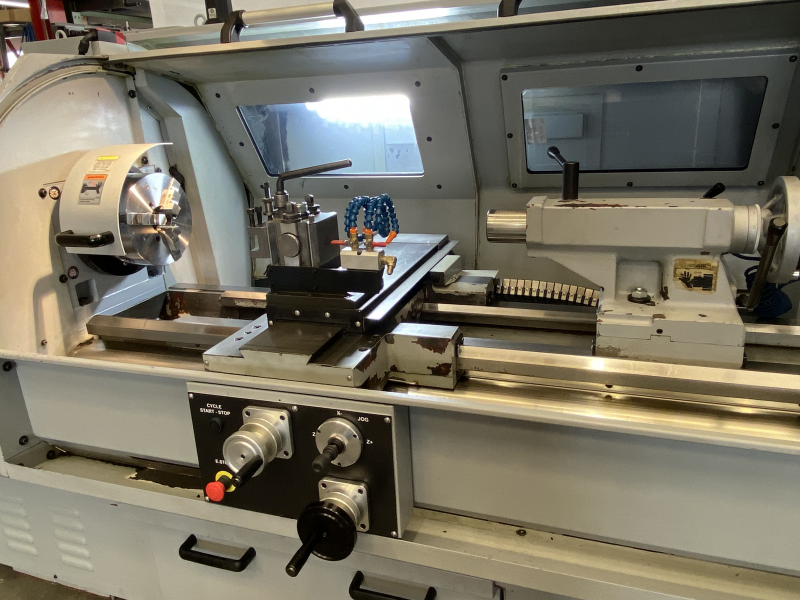

• Bison Planspiralfutter, ø 250 mm & Reitstock
• Jogstick Steuerung Eilgang plan/längs
• Kühlmittel / Herausziehbare Spänewanne
• Autom. Zentralschmierung / Maschinenleuchte
• Elektromagnetische Spindel Bremse
• Drehfutterschutz / Späneschutz Tür
• Spindelhülse und feste Spitzen
• Maschinenfüsse und Servicewerkzeug
• Betriebsanleitungen



Technische Daten:



Drehmaschine                                               :            TRAK CNC / Manuell

Typ                                                                  :            ProTURN - 425



Spitzenhöhe                                                  :            250    mm

Spitzenweite                                                  :            1250 mm

Drehdurchmesser über Bett                           :            500    mm

Drehdurchmesser über Kreuzschlitten            :            260    mm

Drehdurchmesser in Kröpfung                        :            700     mm

Länge der Kröpfung                                        :            300     mm

Verfahrweg Planschlitten                                :           240     mm

Verfahrweg Bettschlitten                                :            1150 mm

Spindelbohrung                                               :             80       mm

Spindelnase                                                     :             D1-8 Camlock

Spindelmotor                                                   :             7.5 KW

Spindeldrehzahl                                                :            15 - 2500 U/min oder V-Konstant

Mech. Getriebestufen                                       :            3 (15-300, 50-850, 140-2500)

Reitstockpinole                                                :             ø 75mm / MK 5

Bettbreite                                                          :            370 mm

Kugelgewindespindeln                                       :            X + Z

DC-Servomotoren                                              :            X + Z

Abmessung LxBxH                                             :           2600x1500x1750

Gewicht                                                             :           2750kg



Steuerung (Dialog mit Festzyklen)                   :           ProtoTRAK SLX





Manuell mit:

Digitalanzeige

Elektronischen Handrädern

Joystick für Eilgänge

Konus-, Facetten- und Radiusdrehen

Elektronische Anschläge in X und Z-Achse

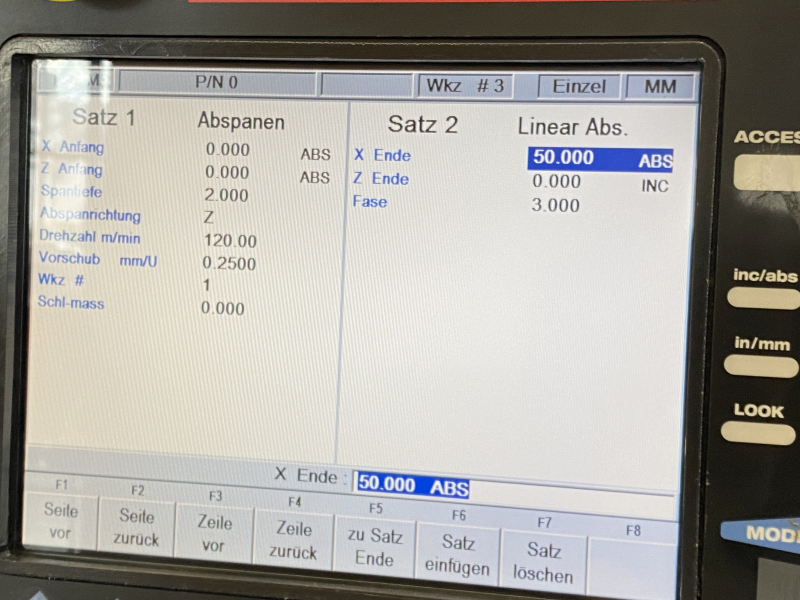

CNC mit Festzyklen für:

Abspanzyklus Schruppen/Schlichten

Positionieren

Bohren

Ausdrehen

Linear Drehen

Radius Drehen (Konturen)

Schruppen/Schlichten,

Gewinde (Zylindrisch, Konisch, Ein oder Mehrgängig)

Einstechen

Repetieren





Programmtest mit Programmdurchlauf über Handrad (Traking)

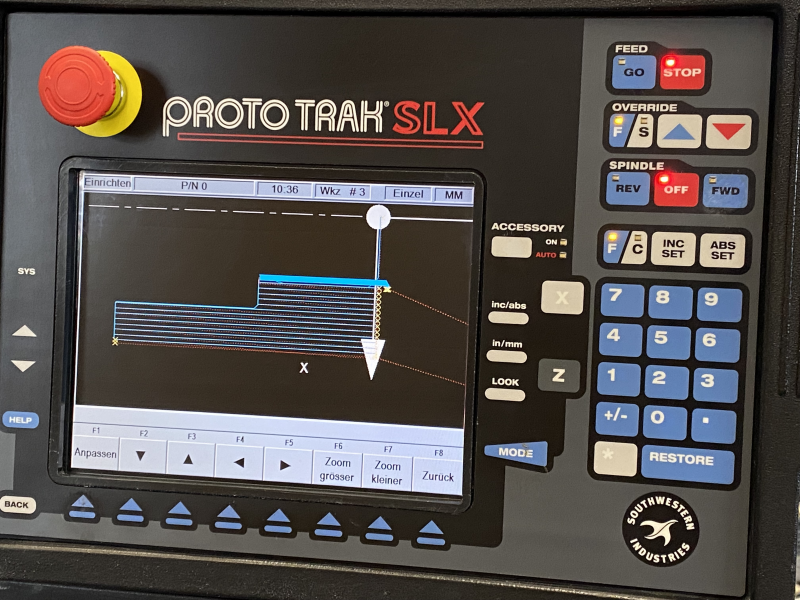

Simulation von Werkzeugbahn

Werkzeug - Radiuskompensation

Werkzeugspeicher für 50 Werkzeuge

Programmierung Inkremental und/oder Absolut

Programme editieren (ändern)

Mat. Hilfsprogramm mit Rechner

Schnittstellen: P/S 2 Tastatur / USB / RJ 45

Programmspeicherung auf 3½ Zoll Disketten oder USB Schnittstellen



Standard Ausrüstung

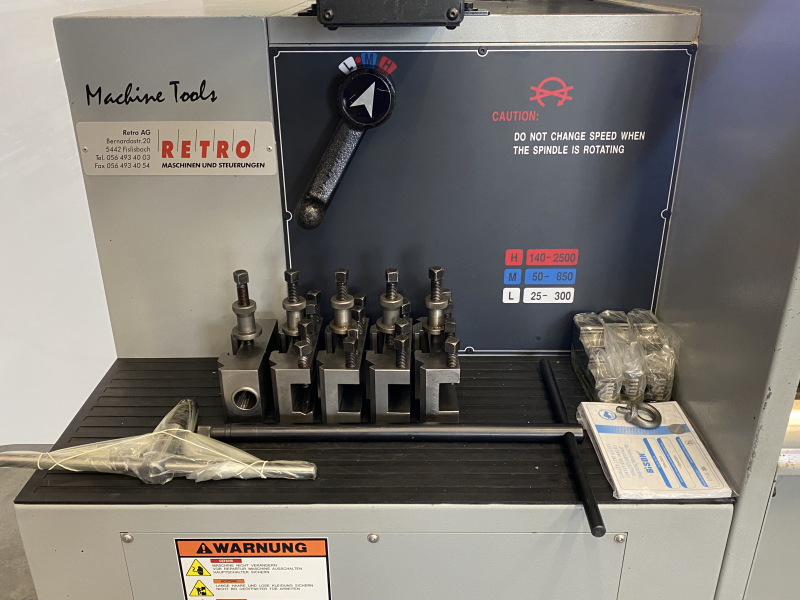

Bison - Stahlhalterkopf inkl. 5 Schnellwechselhalter

Oelkühler für Spindelstock

Luftkissen zum versch. des Reitstockes

Kühlmittelvorrichtung

Maschinenleuchten

Autom. Zentralschmierung

Maschinenfüsse

Software-Erweiterung

Netzwerk / USB Freischaltung

TRAKing-Software
